N4V Panel - Outil SVG N4V

L'Extension Designer donne au Designer Webi l'accès à l'outil de SVG N4V.

• Affichez l'outil SVG N4V dans le panneau N4V.
• Une liste de plus de 2000 SVG est proposée dans une liste déroulante (bibliothèque publique N4V ; cette liste sera régulièrement mise à jour à chaque nouvelle version).
• Vous pouvez sélectionner un SVG pour l'appliquer à votre élément N4V ou utiliser l'outil SVG N4V en cliquant sur le bouton « popup ».
• Les SVG sont regroupés par catégories (vous pouvez filtrer la liste par catégorie).
• Vous pouvez également effectuer une recherche par mots-clés (en anglais ou en français) pour trouver le SVG le plus adapté.

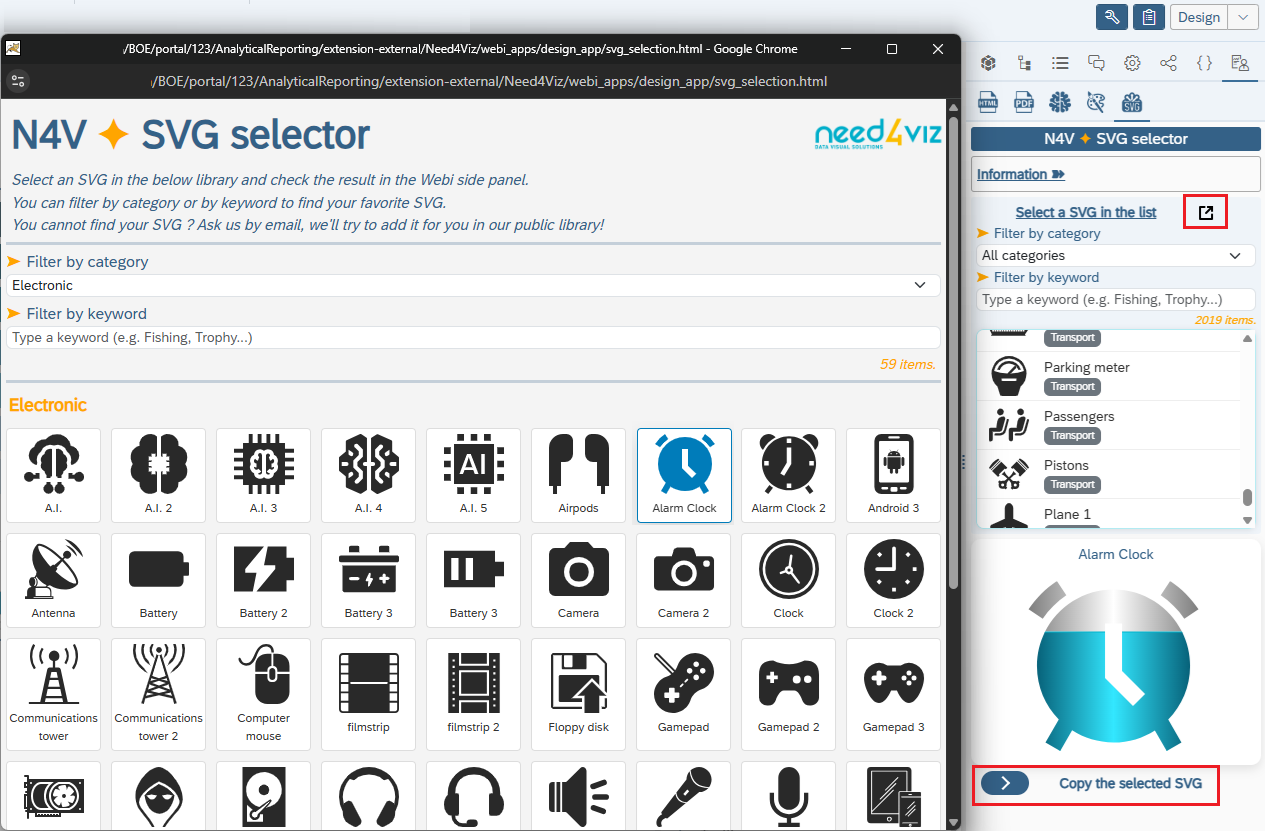

• Cliquez sur le bouton « popup » pour ouvrir une fenêtre distincte affichant la liste complète des SVG N4V.
• Vous pouvez utiliser cet outil pour mettre à jour une palette existante (le résultat ne sera pas enregistré) ou en créer une nouvelle.
• La fenêtre étant toujours connectée à Webi, le SVG sélectionné sera transmis au panneau Webi et vous pourrez l'utiliser directement dans le rapport Webi.
• Une fois votre palette choisie, cliquez sur le bouton « Copier ».

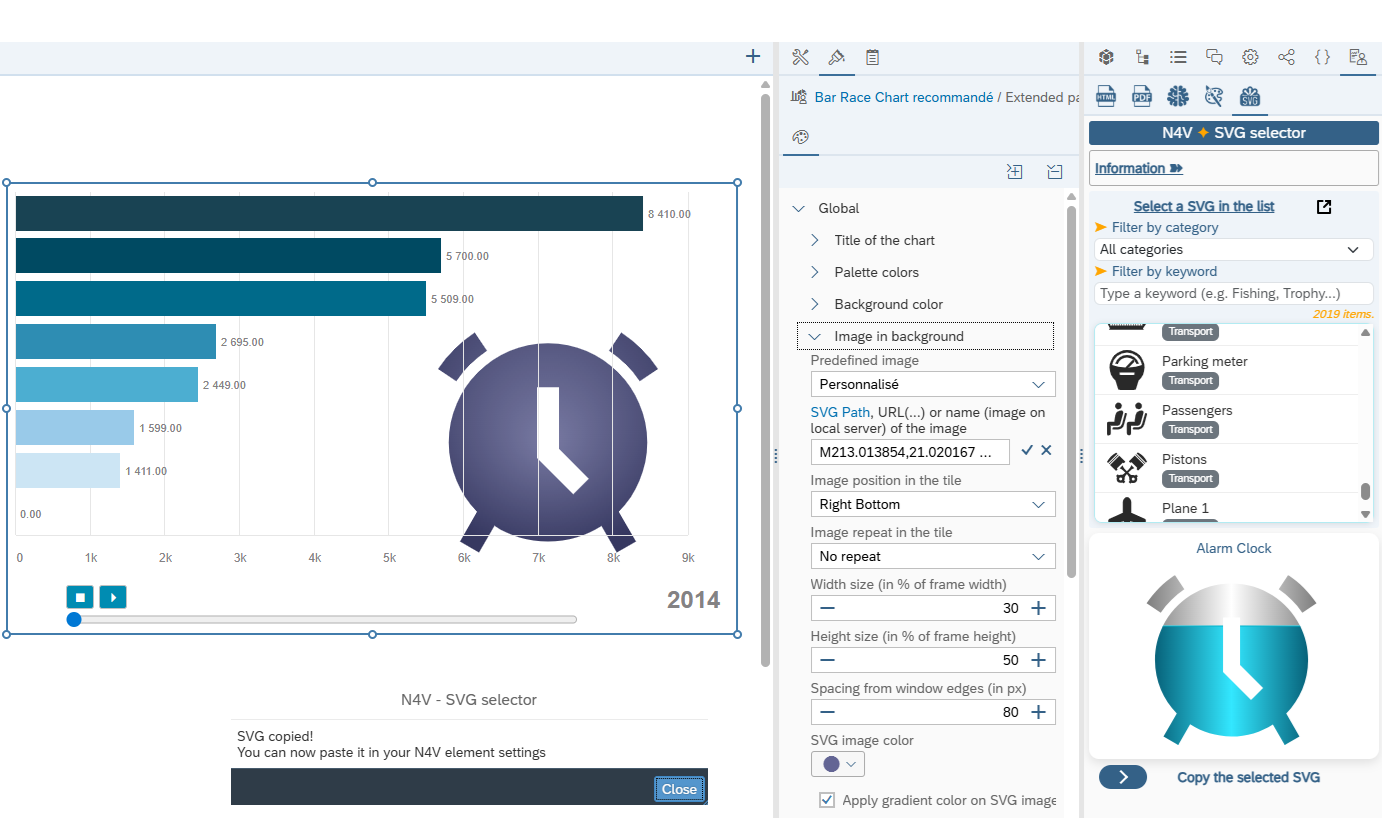

• Un message s'affiche pour vous informer que vous pouvez utiliser cette palette copiée dans votre élément N4V.
• Ouvrez les paramètres étendus de l'élément N4V pour lequel vous souhaitez afficher le SVG.
• Dans « Global »/« Image en arrière-plan », collez le SVG précédemment copié dans le champ « SVG personnalisé » correspondant et appliquez. Vous pouvez modifier la taille (largeur/hauteur en pourcentage du graphique complet, espacement des bordures) et la couleur du SVG.
